Geflashte Tasmota FW auf Sonoff S20 ins heimische Netzwerk ( 192.168.178.1 / FritzBox ) einbinden. Dies erklären wir Euch hier. Zunächst wurde die Original-Sonoff Firmware auf Tasmota geflasht. Die Anleitung hierzu findet man in dem HowTo. In den Einstellungen von platform.io wurden keine Fritzbox-Daten angegeben ( SSID,WLAN Kennwort etc. ). Nach dem erfolgreichen Flash oder einem Kauf der SONOFF, die bereits wie hier schon Tasmota FW besitzen, ist folgendes zu tun:

1. An der Fritzbox ( oder ähnlichen Router ) den WPS Taster drücken und die geflashte Tasmota Sonoff S20 in die Stromsteckdose stecken

2. Am Sonoff S20 Gerät den AN/AUS Button 5x hintereinander drücken, die WPS LED an der Fritzbox blinkt einige Sekunden, der S20 wird eingebunden

3. Nach wenigen Minuten sollte sich im WebIF der Fritzbox ( fritz.box im Browser aufrufen ) das neue Sonoff Gerät wiederfinden

Es wird durch DHCP ( Dynamic Host Configuration Protocol ) eine neue IP-Adresse automatisch zugewiesen. Sollte dem Gerät eine feste IP-Adresse nachträglich zugewiesen werden, müsst ihr die MAC Adresse ausfindig machen. Diese findet man unter „Bearbeiten“ des Geräts in der Fritzbox.

4. Sollte dies der Fall sein, S20 stromlos machen und Router neu starten. Danach könnt ihr das Gerät in der Fritzbox löschen – ( MAC-Adresse vorher notieren )

5. Anschließend das neue Netzwerkgerät ( S20 ) in der FRITZBOX anhand der MAC-Adresse neu einrichten. ( IP frei wählbar, sofern noch nicht belegt )

6. Es muss nun aus dem Router ( FritzBox ) die WLAN SSID ermittelt werden. Die findet ihr in der Rubrik: WLAN -> Funknetz.

7. Nun noch unter dem Reiter: Sicherheit das WLAN Passwort ( WLAN Netzwerkschlüssel ). Beide Dinge werden für die Tasmota Settings im WebIF benötigt.

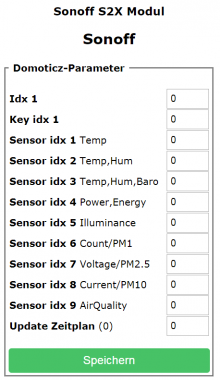

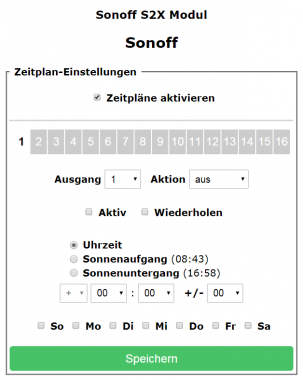

Die Einrichtung geht nun im Tasmota WebIF des Sonoff S20 weiter. Im Browser rufen wir nun die IP-Adresse auf und es sollte sich das WebIF öffnen. In der u.a. Bilderleiste sind alle wichtigen Einstellungen gesetzt. Wichtige Settings sind die WLAN Configs unter Einstellungen und auch die FHEM MQTT sowie die Konsole etc. Unter Geräteeinstellungen->MQTT wird beim Host die IP des FHEM-Server eingetragen. Im HowTo erklären wir die Einbindung in FHEM.

Tasmota Firmware ( derzeit 6.4.1 ) sollte in regelmäßigen Abständen aktualisiert werden. Dies geschieht einfach über das WebIF per OTA URL oder manuell über die ( sonoff-minimal.bin ) sonoff-DE.bin, die zuvor von der Release URL heruntergeladen werden muss.

Hinweis: Erst die sonoff-minimal.bin updaten, danach die sonoff-DE.bin — Download Tasmota 6.4.1 ( 2 Dateien )
Bevor die neue Firmware upgedatet wird, sollte die Konfiguration gesichert werden.

manuelle Updates unter: https://github.com/arendst/Sonoff-Tasmota/releases

== Beispiel: Schreibtischlampe im Arbeitszimmer ( AZ ) mit S20 schalten ==

Die HOST Adresse entspricht der IP-Adresse, wo FHEM als Server dient. Also der Raspi. Port 1883 so belassen und die Einstellungen laut BILD vornehmen. Dabei entspricht das topic= Schreibtischlampe und das full topic= /Smarthome/AZ/%topic%/%prefix%/ Arbeitszimmer – AZ. Die Benutzerangaben und PW können ignoriert werden, diese sind per Default gesetzt und haben für die FHEM Definierung keine Bedeutung.

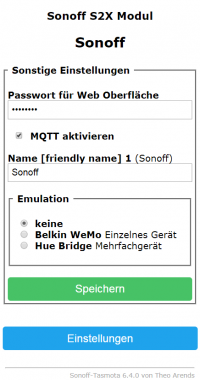

Unter den sonstigen Einstellungen den Haken MQTT aktivieren setzen und einen Friendly Namen definieren. Im WebIF der Sonoff S20 ist es das erstmal. Schalten funktioniert ;-), über die Konsole die Schaltbefehle einsehen, diese werden nun in FHEM benötigt. ( Browserfenster offen lassen / Konsole Befehle )

FHEM Einrichtung = Sonoff definieren

define Schreibtischlampe_Arbeitszimmer_Sonoff_S20 MQTT_DEVICE

attr Schreibtischlampe_Arbeitszimmer_Sonoff_S20 IODev Mosquitto_MQTT_Broker

attr Schreibtischlampe_Arbeitszimmer_Sonoff_S20 event-on-change-reading state,status,Zeit

attr Schreibtischlampe_Arbeitszimmer_Sonoff_S20 eventMap ON:an OFF:aus

attr Schreibtischlampe_Arbeitszimmer_Sonoff_S20 publishSet on off toggle /Smarthome/AZ/Schreibtischlampe/cmnd/POWER

attr Schreibtischlampe_Arbeitszimmer_Sonoff_S20 stateFormat state

attr Schreibtischlampe_Arbeitszimmer_Sonoff_S20 subscribeReading_state /Smarthome/AZ/Schreibtischlampe/stat/POWER

attr Schreibtischlampe_Arbeitszimmer_Sonoff_S20 subscribeReading_status /Smarthome/AZ/Schreibtischlampe/tele/STATE

attr Schreibtischlampe_Arbeitszimmer_Sonoff_S20 webCmd an:aus

Der MQTT Device ist somit eingerichtet. Optional: Individuelle Attribute setzen mit z.B:

attr Schreibtischlampe_Arbeitszimmer_Sonoff_S20 alias Schreibtischlampe Arbeitszimmer - S20

attr Schreibtischlampe_Arbeitszimmer_Sonoff_S20 group Sonoff S20 Plug - Arbeitszimmer

attr Schreibtischlampe_Arbeitszimmer_Sonoff_S20 icon hue_filled_gu10_par16

attr Schreibtischlampe_Arbeitszimmer_Sonoff_S20 room MQTT,Sonoff Geräte

attr Schreibtischlampe_Arbeitszimmer_Sonoff_S20 devStateIcon an:on

Mit den Zusatzattributen in FHEM wäre die komplette Einrichtung vom MQTT-Device abgeschlossen

Nun müssen wir noch den Tasmota Device einrichten. Dies wird mit folgenden Defines erledigt:

define Schreibtischlampe_AZ_S20_Tasmota TASMOTA_DEVICE Schreibtischlampe /Smarthome/AZ/%topic%/%prefix%

attr Schreibtischlampe_AZ_S20_Tasmota IODev Mosquitto_MQTT_Broker

attr Schreibtischlampe_AZ_S20_Tasmota stateFormat WLAN | state-wifi-ssid

attr Schreibtischlampe_Arbeitszimmer_Sonoff_S20_Tasmota icon hue_filled_hds

Optionale Attribute zusätzlich setzen: ( jeder nach seiner FHEM-Struktur ) z.B.

attr Schreibtischlampe_AZ_S20_Tasmota alias (Tasmota) - Schreibtischlampe Arbeitszimmer

attr Schreibtischlampe_AZ_S20_Tasmota group Sonoff S20 Plug - Arbeitszimmer

attr Schreibtischlampe_AZ_S20_Tasmota room Arbeitszimmer,MQTT

Nun ist auch der TASMOTA DEVICE komplett fertig und es sollte alles perfekt funktionieren. Viel Spass mit deinem Smarthome.

Weitere Infos zum WiFi für Tasmota Sonoff Produkte findet ihr im Github.
Bei weiteren Fragen einfach Kommentar hinterlassen …

Voraussetzung für das ganze Gelingen, ist natürlich die vorhandene Installation des MQTT-Broker auf dem Raspberry ( FHEM-Server ):
sudo apt-get install -y mosquitto mosquitto-clients
Eine ausführliche Dokumentation findet ihr auch hier.

1. Da es verschiedene Sonoff-Geräte gibt, möchten wir hier am Beispiel S20 Socket Plug den Flashvorgang inkl. der zuvor notwendigen Lötarbeiten zeigen. Die anderen Sonoff POW, Dual oder Basic sind ähnlich der 4 Pins zu löten. Dabei ist die Pinbelegung immer 3,3V | TX | RX | GND. Beim Umschalter 5V / 3,3V geht in meinem Beispiel das grüne Kabel am FTDI an den 5V Kontakt. Nicht das Umschalten auf 3,3V vergessen! Unter Umständen müsst ihr TX/RX jeweils tauschen, mit Tasmota ESP klappt das bei mir direkt mit TX -> TX und RX -> RX. Einfach ausprobieren und Kabel blau/rot wechseln am S20 Socket, da kann man nix kaputt machen.

Wie hier im Bild 4 Lötpunkte mit einer PIN Headerleiste (4-fach) einlöten. Darauf achten, das durch unsachgemäßes Löten die Leiterbahnen zerstört werden könnten.

Wenn alle Lötarbeiten erfolgreich abgeschlossen sind, können wir den FTDI Adapter mit dem Sonoff S20 Plug Socket verbinden. In meinem Beispiel wäre das nun:

1. VCC = GRÜN – 2. TX = BLAU – 3. RX = ROT – 4. GND = SCHWARZ

Um den Sonoff S20 in den Programmiermodus zu setzen, muss das grüne Kabel (3,3V) vom S20-Socket Board kurz abgezogen werden. Den roten Reset-Knopf gedrückt halten, das Kabel wieder anstecken, Knopf nach 2 Sek. loslassen!

2. Wir nutzen hier das aktuelle Tasmota um die neue Firmware zu flashen. Einige Sonoff-Produkte hatten wir noch mit ESPEasy RC147 geflasht. Persönlich halte ich TASMOTA für besser und auch einfacher, wenn alles erstmal korrekt eingestellt ist, aber dazu später mehr. Dafür findet ihr im Github alle notwendigen Infos und den Source-Code zum herunterladen. Im Tasmota-WIKI gibt es weitere Hinweise und Anleitungen zum Einrichten der Sonoff-Geräte.

Unter Release auf https://github.com/arendst/Sonoff-Tasmota laden wir uns nun zunächst die aktuelle Version herunter.

Dafür nehmen wir die Source Code (zip) Datei, entpacken diese und kopieren den gesamten entpackten Ordner jeweils in den Atom-Editor Ordner. Hier unterscheiden wir nun Linux (Ubuntu) oder eben Windows.

Beides geht mit zusätzlich weiteren ATOM Plugin (PlatformIO). Diese Vorgehensweise schildern wir nun für Ubuntu. Für die Installation von ATOM und PlatformIO gibt es genug Infos im Netz, daher gehen wir nicht näher hier darauf ein.

Wir nutzen als Flash-GUI den Atom-Editor. Diesen gibt es in der Windows oder für andere Plattformen. Nachdem Atom installiert wurde, benötigen wir noch das Zusatzplugin PlatformIO. Hier findet man den Source Code, hier eine Anleitung zur Installation im Atom Editor. Wir kopieren nun den vorhin entpackten TASMOTA Ordner direkt in den Atom Ordner. Nun installieren wir das Plugin PlatformIO.

Nachdem alles erfolgreich installiert wurde (PlatformIO, udev unter Linux), öffnen wir den Atom-Editor. PlatformIO sollte nun direkt starten. Den zuvor kopierten Ordner TASMOTA öffnen wir, indem ein neues Projekt hinzugefügt wird. In diesen Tasmota-Ordner finden wir die Datei platformio.ini. Dort ist folgendes zu sehen und einzurichten.

In der Datei platformio.ini aktivieren wir nun sonoff-DE. Weitere Einstellungen in dieser Datei sind nicht erforderlich. Anschliessend öffnen wir unter dem Ordner Sonoff die Datei: user_config.h und stellen unsere WLAN Daten vom Heim-Netzwerk ein. Wollen wir eine statische IP-Adresse einstellen, so wird das hier gesetzt, falls der DHCP eine Netzwerk-IP automatisch für den Sonoff S20 einrichten soll, stelle dort 0.0.0.0 ein (default).

3. Build erstellen für Tasmota Flash auf ESP8266. Sind beiden Dateien (platformio.ini / user_config.h) bearbeitet und gespeichert (Strg+S), erstellen wir nun den Flash-Build für die Tasmota Firmware auf Sonoff.

Nachdem der eigentliche Flash-Build gebaut wurde, können wir nun wie oben erwähnt, den FTDI-Adapter/Sonoff S20 Plug Socket an den PC anschliessen und den Programmiermodus (siehe oben) aktivieren. Ist dies nun auch erledigt, starten wir mit dem Pfeil-Link den Upload-Prozess. Es startet der Upload auf den S20 mit dem Flash in den ESP8266. Dies dauert ca. 1 Minute. Der FTDI Adapter flackert nun mit den blauen LED’s. Wartet bis in der Konsole (Atomeditor) Success am Ende steht. Die Firmware wurde erfolgreich geflasht.

Wie nun der erfolgreich geflashte SONOFF S20 (oder andere Modelle) weiter in Smarthome ( FHEM ) eingerichtet und konfiguriert werden, wird hier erklärt.
Wir hoffen, es hat alles bisher geklappt …

Das Linux-Tool installieren. Die zu flashende BIN ( siehe unten ) entpacken und nach /home kopieren. Nachdem das Sonoff Modul mit dem Adapter am PC korrekt ( Reset-Knopf drücken -> rotes Kabel 3,3V abziehen -> draufstecken -> Reset-Knopf loslassen ) verbunden ist, sollten folgende Befehle über die Console erledigt werden:

1. sudo chown [user] /dev/ttyUSB0

2. esptool.py --port /dev/ttyUSB0 write_flash --flash_mode dio --flash_size 1MB 0x0 ESPEasy_R147_1024.bin

In der Console sollte dies hier angezeigt werden. Nach dem Flashvorgang wird die Verbindung zum Modul getrennt.
Anschließend mit Tablet/Handy das WLAN ESP_0 verbinden ( 192.168.4.1/setup – PW: configesp ) das Modul ins eigene WLAN einbinden.
